氧氣水混合裝置介紹

高性能臭氧氧化法處理效果的主要因素除污染物的性質、濃度、臭氧投加量、溶液pH值、溫度、反應時間外，氣態O3的投加方式亦很重要。O3的投加通常在混合反應器中進行?；旌戏磻?yīng)器（接觸反應器） 的作用有二；①促進氣、水擴散混合；②使氣、水充分接觸，迅速反應；③增長臭氧氣體在水中的停留時間；設計混合反應器時要考慮臭氧分子在水中的擴散速度和與污染物的反應速度。當擴散速度較大，而反應速度為整個臭氧化過程的速度控制步驟時，混合接觸器的結構形式應有利于反應的充分進行。屬于這一類的污染物有烷基磺酸鈉、焦油、CODcr 、BOD5、污泥、氨氮等，反應器可采用微孔擴散板式鼓泡塔。當反應速度較大、擴散速度為整個臭氧化過程的速度控制步驟時，結構型式應有利于臭氧的加速擴散。屬于這一類的污染物有鐵（II）、錳（II）、氰、酚、親水性染料、細菌等，一般凈水處理可采用噴射器作為反應器，效果較為理想。

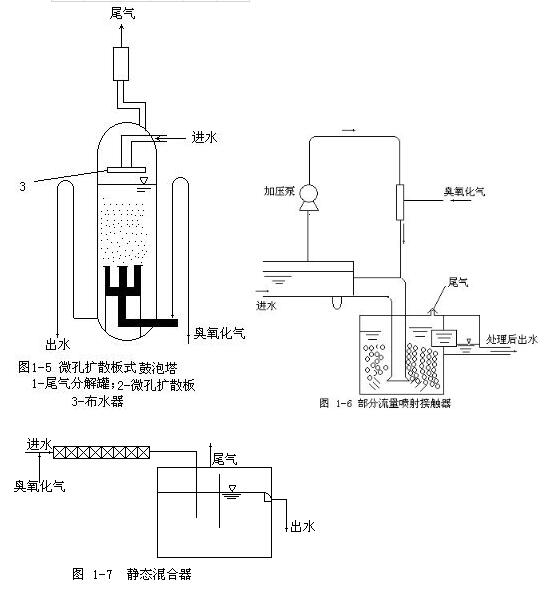

微孔擴散板式鼓泡塔見圖1-5。臭氧化氣從塔底的微孔擴散板（孔徑約15～20um）噴出，與廢水逆流接觸；塔中可裝填瓷環、塑料環等填料，以改善水氣接觸條件。這種設備的特點是可較長時間保持一定的臭氧濃度，有利于臭氧與水中污染物充分反應。此外，該設備具有較大的液相容積，氣量調節容易。

部分流量噴射接觸器見圖1-6 。高壓廢水通過水射器而將臭氧化氣吸入水中，這種設備的特點是混合充分，但接觸時間較短。近來，又出現了一種靜態混合器（圖1-7）。靜態混合器也叫管式混合器，是在一段管子內安裝了許多螺旋槳葉片，相鄰二片螺旋槳葉片有著相反的方向，水流在旋轉分割運動中與臭氧接觸而產生許多微小的旋渦。使水氣得到充分的混合。這種混合器的傳質能力強，臭氧利用率可達87%（微孔擴散式為73%），且耗能較少，設備費用低，我公司生產的具備高性能混合效果同時融入曝氣混合及射流混合一體化裝置又增加了靜態混合裝置（見產品導航--氣水混合裝置）大大提高在飲用水消毒中氣水混合效率。

由于臭氧氣體是通過高能耗方法產生的，臭氧接觸的經濟效益也非常重要。接觸系統的適當成本—效益評價中要認真考慮的是：

(1)實際溶解的臭氧量；

(2)接觸器在溶質和(或)懸浮物反應方面的效率；

(3)接觸或擴散裝置運行需要的能量；

(4)不同接觸器各自特有的維護工作：

(5)運行處理的費用。

為了更高程度的混合或充分剪切以產生界面面積，可以使用采用混合罐、靜態混合裝置及軸向混合器(管道混合器)與之配合。

代表設備：FKL-YWS型高濃度臭氧水殺菌消毒設備

采用氣體過濾裝置、高濃度制氧機氣源、臭氧發生裝置、靜態混合裝置及動態混合和一體化集成技術。

FKL-YWS型高濃度臭氧水殺菌消毒設備主要技術特點:

● 臭氧濃度高達1mg/L 、 2mg/L 、 3mg/L 、 4mg/L -10ppm，可替代化學殺菌劑及紫外線滅菌。

● 采用PSA制氧機氣源，所以臭氧濃度高，避免了用空氣源時產生的氮氧化物，入應用在飲用水處理時產生的氮化物可能會影響水質口感，采用制氧機氣源的設備水質口感比較甘甜。

● 新一代的氣隙電暈放電單元，效率高，體積小，高頻特性好，工作穩定，產生的臭氧濃度高。特殊設計的臭氧吸收 裝置，對殘余的臭氧氣體進行實時分解，徹底解決了臭氧對工作空間造成的污染問題。

● 氧氣源 —— 臭氧 —— 水處理合成化設計，氣水混合采用進口國內先進南方氣液混合泵（渦流葉輪混合器），混合效果好。本機接水接電即可使用，無外接設備，操作方便。

● 低噪聲，可移動，使用操作便捷，工作環境好?？刂泼姘迦诵曰O(shè)計，操作簡單、方便。
備注：此設備一般適用于高濃度臭氧水消毒處理1-2T/h水量，如需更高水量時采用我公司混合塔形式幫客戶配置不同方案的高濃度臭氧水全套設備。
